（1）正確的理解離析泌水
配制流態(tài)混凝土?xí)r，流動(dòng)性和粘聚性失去平衡，當(dāng)粘聚性低時(shí)混凝土在自身重力或其它外力作用下產(chǎn)生相分離，破壞了材料組成的均勻性和穩(wěn)定性，導(dǎo)致分離。通常，泌水是離析的前奏，離析必然導(dǎo)致分層，增加堵泵的可能。少量泌水在工程中是允許的，而且對(duì)防止產(chǎn)生混凝土表面裂縫有利。
（2）離析泌水產(chǎn)生的主要原因
◆砂率偏低或砂子中細(xì)顆粒含量少使混凝土保水性低，砂子含泥量大易產(chǎn)生漿體沉降，即“抓底”。
◆膠凝材料總量少，漿體體積小于300L/m3；
◆石子級(jí)配差，或單一粒徑的石子；
◆用水量大，使混凝土拌合物粘性低；
◆外加劑摻量過大，或外加劑黏度低保水性不佳；
◆使用礦渣或礦渣水泥，本身保水性不好，易泌水、離析；
（3）設(shè)計(jì)思路
漿體體積Ve、砂漿體積Ves與抗離析性的關(guān)系
1.Ve>330L,Ves>430L時(shí)，混凝土具有良好的工作性；
2.Ve<330l,ves>430L時(shí)，混凝土泌水的可能性不大，但混凝土粘聚性、和易性差；
3.Ve>330L,Ves<430l時(shí)，混凝土保水性差，易泌水、離析、分層等。< span="">
除了原材料的因素，在做混凝土配合比設(shè)計(jì)時(shí)，應(yīng)重點(diǎn)考慮石子體積、漿體體積的比例。用正確的思路指導(dǎo)混凝土配合比的設(shè)計(jì)。

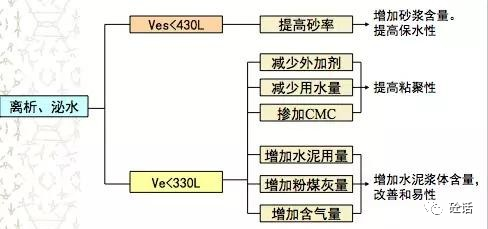

（4）解決方案
從配和比、材料、外加劑綜合考慮
◆石子級(jí)配合理，單一粒徑的石子應(yīng)提高砂率；
◆注意調(diào)整砂率，合理的砂率能保證混凝土的工作性和強(qiáng)度；
◆摻加粉煤灰，特別是配制低強(qiáng)度等級(jí)的大流動(dòng)性混凝土，粉煤灰摻量應(yīng)適當(dāng)提高，從而提高其保水性；
◆減少用水量或降低外加劑的摻量，使得游離水的比例減少，提高混凝土的粘聚性等。
◆添加引氣劑或增稠劑，改善混凝土粘聚性和保水性。
◆母液類型的選擇也尤為重要，選擇低敏感性聚羧酸母液，可有效降低離析泌水的風(fēng)險(xiǎn)。
