“
名詞解釋
-
將廢棄的混凝土經(jīng)過一定程度的加工 被碎、分級后，按一定的比例混合形成的骨料稱為再生骨料（recycledaggregate ·RA）。 -
用再生骨料部分或全部代替天然骨料（主要是粗骨料）配制而成的混凝土稱為再生骨料混凝土（recydled aggregateconcreteRAC），簡稱再生混凝土。
局工程研究院聯(lián)合一公司研發(fā)的高強(qiáng)再生骨料混凝土，主要包含兩大技術(shù)成果：

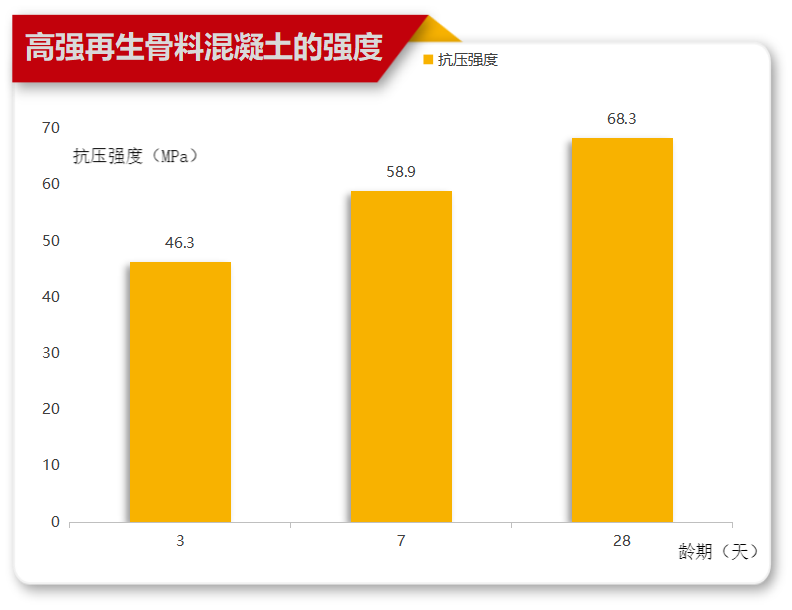

（1）利用再生骨料配制出的高強(qiáng)混凝土28天抗壓強(qiáng)度達(dá)68MPa；
（2）采用機(jī)械強(qiáng)化再生骨料，除吸水率外，其他指標(biāo)均達(dá)到一級骨料標(biāo)準(zhǔn)；
試驗室試驗表明：配制的再生骨料混凝土，實測坍落度為220mm，擴(kuò)展度530mm，滿足泵送施工工藝要求。

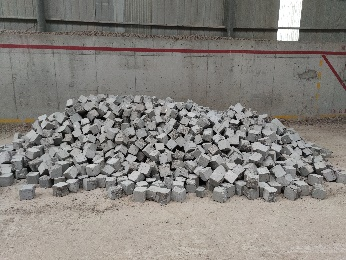

再生骨料生產(chǎn)流程

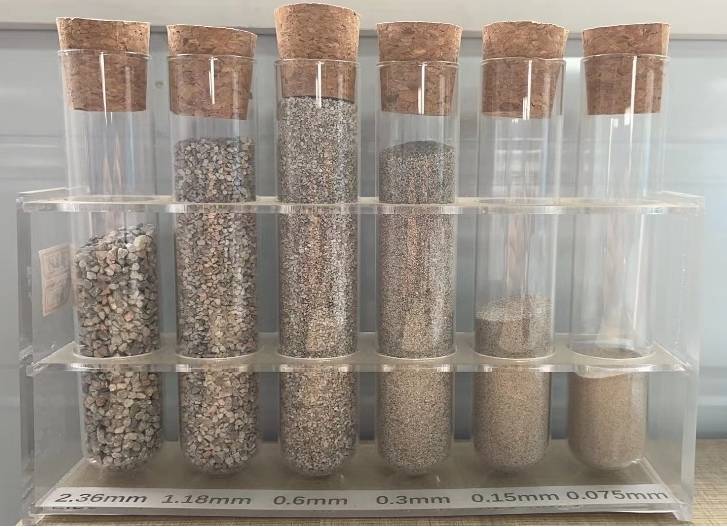

使用廢棄混凝土生產(chǎn)機(jī)制砂
僅供參考 一些研究結(jié)論
（1）當(dāng)再生粗骨料取代率為0~30%時，再生粗骨料取代率對高強(qiáng)再生骨料混凝土的強(qiáng)度沒有影響，但隨著再生粗骨料取代率的不斷增加，高強(qiáng)再生骨料混凝土的強(qiáng)度總體上呈現(xiàn)下降趨勢。
（2）當(dāng)再生粗骨料取代率為50%時 高強(qiáng)再生骨料混凝土的28d強(qiáng)度略高于天然混凝土。
（3）相關(guān)實驗結(jié)果表明，再生粗骨料可以用于各種高強(qiáng)混凝土的配制，井能滿足抗壓強(qiáng)度和彈性模量等方面的要求。在高強(qiáng)再生骨料混凝土中隨著再生骨料含量的增加其干縮和徐變也相應(yīng)地發(fā)生變化。
（4）對于給定設(shè)計強(qiáng)度值的高強(qiáng)再生骨料混凝土 在凍融和耐磨性上與天然混凝土的性能相當(dāng)。這就說明從預(yù)制構(gòu)件中獲得的再生粗骨料是可以應(yīng)用于高性能混凝中。但是，對于來源不同的再生骨料必須對其重新進(jìn)行實驗。
